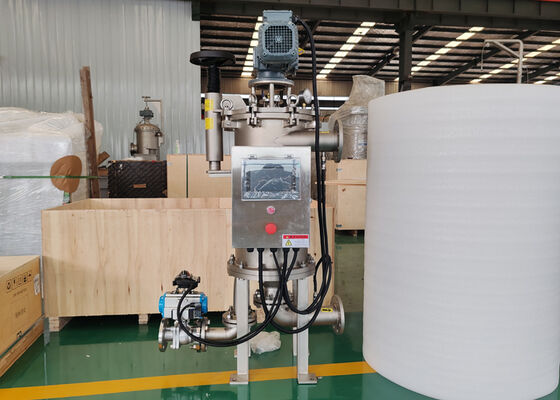

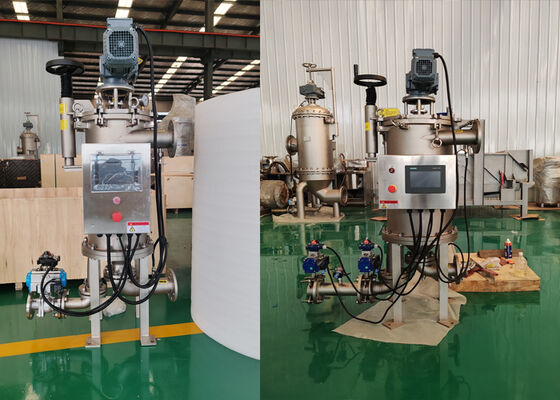

Αυτοκαθαριζόμενο φίλτρο εξωτερικής ξύστρας για διήθηση υγρού υψηλού ιξώδους

Το υγρό εισέρχεται στο φίλτρο από την είσοδο και ρέει προς τα μέσα από την εξωτερική επιφάνεια του στοιχείου φίλτρου. Το κάτω άκρο του στοιχείου φίλτρου (πλέγμα σύρματος σφήνας) συνδέεται με την έξοδο και το υγρό εξέρχεται από την έξοδο. Όταν μια ορισμένη ποσότητα ακαθαρσιών παγιδεύεται στην επιφάνεια του στοιχείου φίλτρου (πλέγμα σύρματος σφήνας), η διαδικασία καθαρισμού ξεκινά σε σταθερό χρόνο ή σύμφωνα με την καθορισμένη διαφορά πίεσης. Ο κινητήρας μείωσης κινεί τη λεπίδα της σπάτουλας που είναι προσαρτημένη λοξά στην εξωτερική επιφάνεια του στοιχείου φίλτρου για να περιστραφεί και να ξύσει τις ακαθαρσίες από την εξωτερική επιφάνεια του στοιχείου φίλτρου (πλέγμα σύρματος σφήνας). Οι ακαθαρσίες απομακρύνονται από την επιφάνεια του στοιχείου φίλτρου (πλέγμα σύρματος σφήνας) κατά μήκος της σπάτουλας και πέφτουν στο κάτω μέρος του φίλτρου με το κατερχόμενο υγρό. Η περιστρεφόμενη πλάκα σάρωσης σαρώνει τις βαριές ακαθαρσίες στο κάτω μέρος στο θάλαμο συλλογής λυμάτων. Οι ακαθαρσίες συσσωρεύονται στο θάλαμο συλλογής λυμάτων και στο κάτω μέρος του φίλτρου. Η βαλβίδα αποστράγγισης ανοίγει αυτόματα σε σταθερό χρόνο για να απορρίψει το υγρό που περιέχει ακαθαρσίες υψηλής συγκέντρωσης από τη θύρα αποστράγγισης. Εάν είναι απαραίτητο, το απορριφθέν υπολειμματικό υγρό μπορεί να ανακτηθεί.
