Η σειρά L ανωδικοποιημένο αλουμίνιο τραπεζοειδές δόντια ζώνη χρονομέτρησης τροχαλία
Η τροχαία ζώνης χρονισμού είναι γενικά κατασκευασμένη από χάλυβα 45 #, κράμα αλουμινίου, χυτοσίδηρο, χυτοχάλυβα, χαλκό και άλλα υλικά.Οι εσωτερικές τρύπες είναι διαθέσιμες με τη μορφή στρογγυλώνΟι επεξεργασίες επιφάνειας περιλαμβάνουν φυσική οξείδωση, μαύρωση, γαλβανισμό, χρωματική γαλβανισμό και υψηλής συχνότητας σβήσιμο.
Ως μηχανισμός μετάδοσης της περιστροφικής ισχύος που παράγεται από τον κινητήρα, οι συγχρονισμένες τροχαλίες και οι συγχρονισμένες ζώνες χρησιμοποιούνται γενικά ευρέως στον σχεδιασμό.Η μετάδοση και οι λειτουργίες μετάδοσης επιτυγχάνονται μέσω της δέσμευσης μεταξύ της τροχαλίδας ζώνης χρονισμού και των δοντιών ζώνης χρονισμού.
Η τροχαία ζώνης χρονομέτρησης με τραπεζοειδές δόντι είναι η πιο ευρέως χρησιμοποιούμενη και χωρίζεται σε διάφορες σειρές:
Η σειρά MXL/XXL/XL/L/H/XH/XXH, η σειρά T2.5/T5/T10/T20.
Τεχνικές παραμέτρους:
|
Τύπος
|
bw
|
Hg
|
Y+1,5°
|
rb
|
rt
|
2 χιλιάρικα
|
|
MXL
|
00,84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
Επενδύσεις
|
1.14±0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
XL
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
Α
|
30,05±0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H
|
4.19±0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
7.90±0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Χαρακτηριστικά:
1. Ακριβής τοποθέτηση: Η σχεδίαση των δοντιών της τροχαίας ζώνης χρονομέτρου των τραπεζοειδών δοντιών προέρχεται από γρανάζια, τα οποία μπορούν να παρέχουν ακριβείς δυνατότητες τοποθέτησης.Αυτό τα καθιστά πολύ χρήσιμα σε εφαρμογές που απαιτούν ακριβή μετάδοση και τοποθέτηση, όπως οι μηχανές εργαλείων, οι κλωστοϋφαντουργικές μηχανές, οι οικιακές συσκευές, οι εμπορικοί εξοπλισμοί και η μετάδοση με τον άξονα ζεύξης στους κινητήρες.
2. Αποτελεσματική μετάδοση: Η τροχαία ζώνης χρονομέτρησης με τα δόντια σε σχήμα τραπεζιού ταιριάζει με το σχήμα των δοντιών της ζώνης χρονομέτρησης για να παρέχει θετική οδοντοστοιχία, παρόμοια με μια αλυσίδα ή μεταφορά κιβωτίων.Αυτή η προωθητική μετατόπιση μπορεί να παρέχει υψηλότερη απόδοση μετάδοσης και να μειώσει την απώλεια ενέργειας.
3. Μειώνει το γλιστρίσιμο και το σφυγμό επιστροφής: Ο σχεδιασμός των δοντιών της τροπαιοειδούς οδοντοστοιχίας μπορεί να μειώσει αποτελεσματικά το γλιστρίσιμο και το σφυγμό επιστροφής.Αυτό σημαίνει ότι σε εφαρμογές με υψηλές ταχύτητες και μεγάλες αλλαγές ροπής, οι τροχαλίες ζώνης χρονομέτρησης με τραπεζοειδή δόντια μπορούν να παρέχουν πιο σταθερή και αξιόπιστη απόδοση μετάδοσης.
4. Ανάπτυξη υψηλής ικανότητας μετάδοσης ροπής: Ο σχεδιασμός της τροχαίας χρονομέτρησης των τραπεζοειδών δοντιών της επιτρέπει να αντέχει σε υψηλή μετάδοση ροπής.Αυτό τα καθιστά ιδανικά για εφαρμογές που απαιτούν υψηλή ισχύ ροπής, όπως βιομηχανικά μηχανήματα και κινητήρες αυτοκινήτων.
5Ευρεία διαθεσιμότητα: Η τροχαία χρονολόγησης των τραπεζοειδών δοντιών έχει ένα ευρύ φάσμα προδιαγραφών δοντιών, συμπεριλαμβανομένων των προδιαγραφών MXL, XL, L, H, XH, XXH και άλλων.Αυτό καθιστά τα τραπεζοειδή συγχρονισμένα τροχαλία με δόντια πολύ κοινά στην αγορά και εύκολα διαθέσιμα.

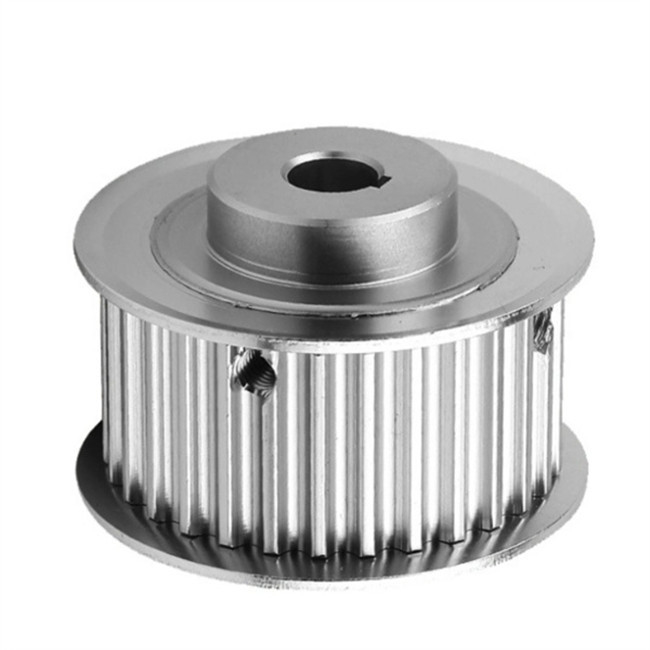

Φωτογραφίες:
