Διπλό πλευρικό τραπεζοειδές δόντι D5M Σύγχρονη ζώνη
Οι τραπεζοειδείς ζώνες συγχρονισμού χωρίζονται σε δύο τύπους: μονόπλευρες με δόντια και διπλόπλευρες με δόντια, οι οποίες αναφέρονται ως μονόπλευρες ζώνες και διπλόπλευρες ζώνες.
Η διπλής όψης ζώνη χρονισμού μπορεί να χωριστεί σε δύο τυποποιημένους τύπους σύμφωνα με τα δόντια της ζώνης:
Τύπος DA διπλής όψης ζώνη χρονισμού δοντιών, τα δόντια ζώνης και στις δύο πλευρές είναι τοποθετημένα συμμετρικά.
Τύπος DB διπλής όψης ζώνη χρονομέτρησης δοντιών, τα δόντια ζώνης και στις δύο πλευρές είναι τοποθετημένα σε διασταυρωμένες θέσεις.
Το ύψος και το σχήμα των δοντιών της διπλής όψης τραπεζοειδούς ζώνης χρονισμού είναι πανομοιότυπα με το σχήμα και το ύψος των δοντιών της μονομερούς ζώνης χρονισμού.
Εκτός από τα πλεονεκτήματα της γενικής συγχρονισμένης μεταφοράς ζώνης, η τραπεζοειδής ζώνη χρονομέτρου έχει τετράγωνο σχήμα δοντιών, έτσι σε σύγκριση με την πλεξούδα με δόντια τόξου,μπορεί να επιτρέπει μεγαλύτερη γραμμική ταχύτητα, έτσι, η περιφερειακή τραπεζοειδής ζώνη χρονισμού μπορεί να ανταποκριθεί σε υψηλότερη ταχύτητα μετάδοσης.
Τεχνική παράμετρος:
|
Σχήμα
|
Διάρκεια κλίμακας ((mm)
|
Αριθμός δοντιών (mm)
|
|
D-MXL
|
0.508
|
1.53
|
|
D-XL
|
0.508
|
3.05
|
|
D-L
|
0.762
|
4.58
|
|
ΔΕ
|
1.372
|
5.95
|
|
D-XH
|
2.794
|
15.49
|
|
D-XXH
|
3.048
|
22.11
|
|
Δ-Τ2.5
|
0.6
|
2.0
|
|
D-T5
|
1.0
|
3.4
|
|
D-T10
|
2.0
|
7.0
|
|
D-T20
|
3.0
|
13.0
|
|
D-AT10
|
2.0
|
7.0
|
Χαρακτηριστικά:
1. Υψηλή αποδοτικότητα μετάδοσης: η μεταφορά με τροχονιδιακή ζώνη χρονισμού είναι μέθοδος μετάδοσης αναρρόφησης.Έτσι η απόδοση μετάδοσης είναι σχετικά υψηλή., που φτάνει πάνω από 96%.
2. Ομαλή λειτουργία: Δεδομένου ότι το σχήμα των δοντιών αυτής της μεθόδου μετάδοσης μπορεί να απορροφήσει αποτελεσματικά, δεν θα υπάρξει γλιστρίωση κατά τη διάρκεια της λειτουργίας, εξασφαλίζοντας έτσι την ομαλή λειτουργία.
3. Ακριβής αναλογία μετάδοσης: Δεδομένου ότι η τροπική μεταφορά ζώνης χρονισμού δεν θα παραμορφωθεί ελαστικά κατά τη διάρκεια της διαδικασίας μετάδοσης,μπορεί να διασφαλίζει ότι η αναλογία μετάδοσης είναι ακριβής και πληροί τις απαιτούμενες απαιτήσεις ακρίβειας.
4Μεγάλη ροπή και μεγάλο φορτίο. Περισσότερα εμπορεύματα μπορούν να μεταφερθούν ταυτόχρονα, πράγμα που είναι ευεργετικό για τη βελτίωση της αποτελεσματικότητας της παραγωγής.
5Απλή δομή, χαμηλό κόστος παραγωγής και ευρύ φάσμα εφαρμογών.
Περιοχές εφαρμογής:
Εκτύπωση, συσκευασία, κατασκευή χαρτιού, εργαλεία μηχανών, υφάσματα, χαρακτική, πετροχημικά και άλλα περιβάλλοντα που απαιτούν υψηλό φορτίο και συσκευές κίνησης υψηλής ταχύτητας.

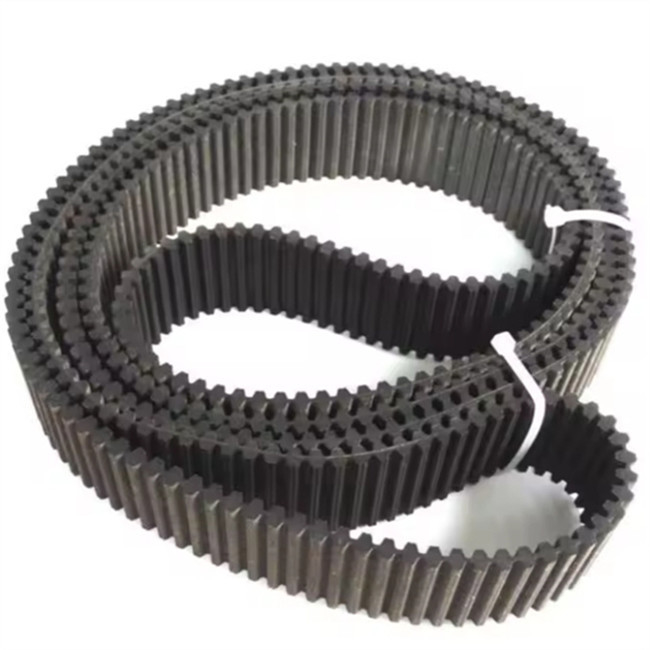

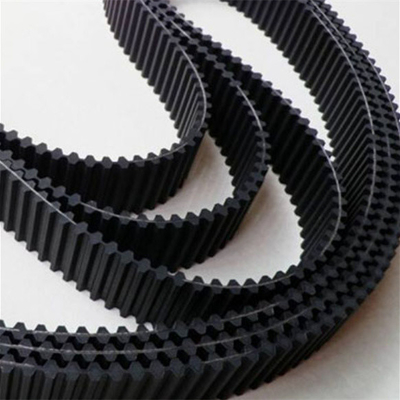

Αναφορά φωτογραφίας:
