ΑΤ5 ΑΤ10 ΑΤ20 Τυποποιητική ζώνη από καουτσούκ με άψογο πυρήνα από ίνες
Η τραπεζοειδής ζώνη συγχρονισμού είναι μια συγχρονισμένη ζώνη που χρησιμοποιείται για τη μετάδοση ισχύος, που αποτελείται από τραπεζοειδείς δόντια που διατίθενται σε σειρές.Μεταδίδει ενέργεια από τον ένα άξονα στον άλλο μέσω της δύναμης της βαρύτητας και της τριβής και χρησιμοποιείται ευρέως σε διάφορους μηχανικούς εξοπλισμούςΈχει τα πλεονεκτήματα της ομαλής μετάδοσης, χαμηλού θορύβου, συμπαγής δομής και υψηλής ισχύος μετάδοσης.
Δομή και σύνθεση:
Η δομή της τραπεζοειδούς ζώνης χρονομέτρου αποτελείται από το σχήμα των δοντιών, το κάτω μέρος, τις πλευρές και το πίσω μέρος.Το κάτω μέρος είναι ένα υποστηρικτικό τμήμα που παρέχει πρόσθετη δύναμη και δυσκαμψίαΟι πλευρές είναι τα πλευρικά τμήματα του ιμάντα που παρέχουν πρόσθετη προστασία και καθοδήγηση.που μπορεί να αυξήσει την αντοχή και τη σταθερότητα της ζώνης.
Οι κανονικές μας προδιαγραφές:
|
Σχήμα
|
Κλίση (mm)
|
Υψόμετρος δοντιών ((mm)
|
Δύψος ζώνης ((mm)
|
Γωνία
|
|
MXL
|
2.032
|
0.51
|
1.14
|
40
|
|
XL
|
5.080
|
1.27
|
2.30
|
40
|
|
Α
|
9.525
|
1.91
|
3.60
|
40
|
|
H
|
12.70
|
2.29
|
4.30
|
40
|
|
XH
|
22.225
|
6.35
|
11.20
|
40
|
|
XXH
|
31.750
|
9.53
|
15.70
|
40
|
Εφαρμογή:
1Αυτοκινητοβιομηχανία: Η τραπεζοειδής ζώνη χρονισμού χρησιμοποιείται ευρέως στα συστήματα κινητήρων αυτοκινήτων για τη μετάδοση ισχύος και τον έλεγχο της κίνησης του αυτοκινήτου.
2- Κατασκευή μηχανών: Διαφορετικοί μηχανικοί εξοπλισμός, όπως μηχανήματα εργαλείων, τυπογραφικές μηχανές, συσκευαστές, κλπ., μπορούν να κινούνται από τραπεζοειδείς ζώνες χρονομέτρησης.
3Βιομηχανία οικιακών συσκευών: Μερικά εξαρτήματα των οικιακών συσκευών που χρειάζονται να μεταδίδουν ενέργεια, όπως μείγματα, αναμεικτικά κλπ., μπορούν επίσης να χρησιμοποιούν τραπεζοειδείς ζώνες χρονισμού ως συσκευές μετάδοσης.
Πλεονέκτημα:
1. Ανώτερη απόδοση μετάδοσης: Η απόδοση μετάδοσης της τραπεζοειδούς ζώνης χρονισμού είναι υψηλότερη και η ταχύτητα περιστροφής κατά τη μετάδοση είναι επίσης σχετικά υψηλή.Μπορεί να μεταφέρει περισσότερα αγαθά την ίδια στιγμή., η οποία είναι ευεργετική για τη βελτίωση της αποδοτικότητας της παραγωγής.
2. Ισχυρή ικανότητα φόρτωσης: Μπορεί να μεταφέρει περισσότερα εμπορεύματα, αποφεύγοντας την καταστροφή της μηχανής λόγω υπερφόρτωσης.
3. Δυνατός και ανθεκτικός: Ο δομικός σχεδιασμός της τραπεζοειδούς ζώνης χρονισμού είναι αυστηρός και λογικός, έτσι απαιτεί λιγότερη συντήρηση και μπορεί να έχει μεγαλύτερη διάρκεια ζωής.

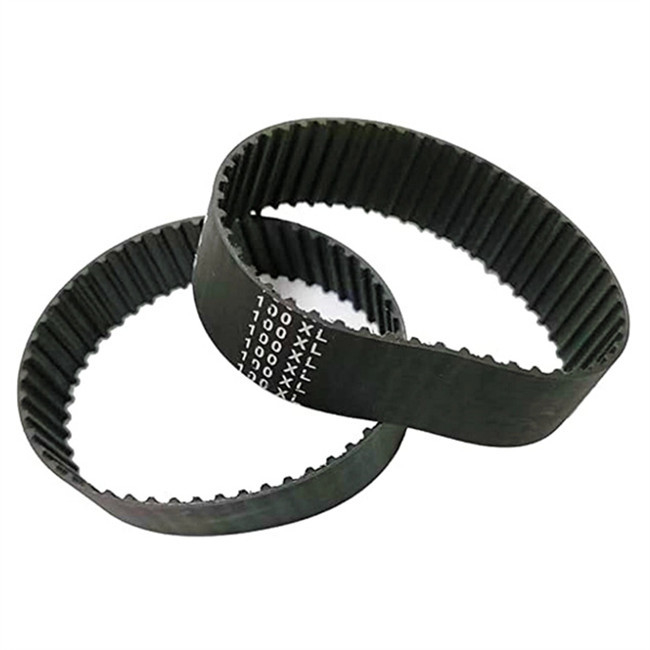

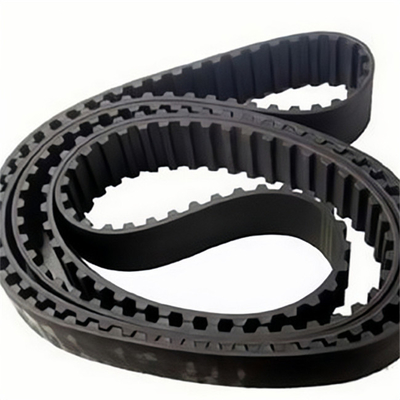

Φωτογραφίες:
