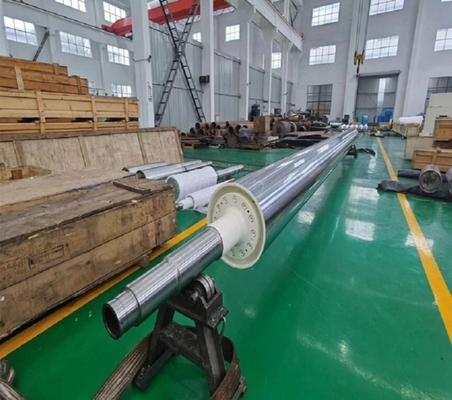

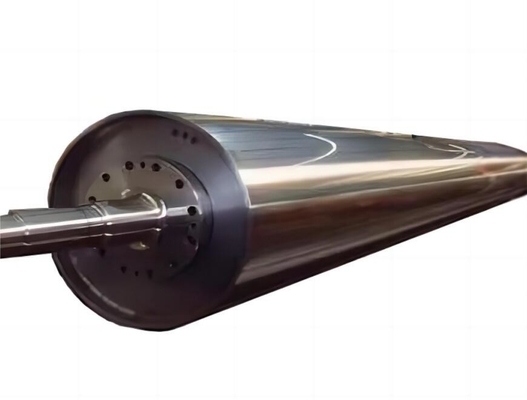

Ρολάρι ψύξης επιφάνειας καθρέφτη για γραμμή παραγωγής ταινιών BOPP και BOPET

Ρολάρι ψύξης για γραμμή παραγωγής ταινιών BOPP/BOPET

Επί του παρόντος, η εσωτερική δομή του κυλίνδρου μεταφοράς θερμότητας χωρίζεται σε διπλά στρώματα με μία ρύθμιση ροής και διπλά στρώματα με διπλά ρύθμιση ροής.Το εσωτερικό μέσο είναι νερό ή λάδι μεταφοράς θερμότηταςΟι εσωτερικές δομές αυτών των δύο τύπων είναι διαφορετικές και οι διαδικασίες παραγωγής είναι επίσης διαφορετικές.

1. Εσωτερική δομή του επεκταμένου κυλίνδρου μεταφοράς θερμότητας με μία ροή: Αυτό το μοντέλο κυλίνδρου ψύξης μεταφοράς θερμότητας αποτελείται από εξωτερικό κέλυφος, εσωτερικό κέλυφος και σπειροειδές φραγμό στο εσωτερικό κέλυφος.Το νερό ή το θερμικό έλαιο κυκλοφορεί από τον σωλήνα στον εσωτερικό θερμικό σωλήνα μίας ροήςΓια να επιτευχθεί ο στόχος του οξυγόνου.

2. Εσωτερική δομή διπλού στρώματος διπλού ρεύματος θερμοοδηγούμενου κυλίνδρου: Αυτό το μοντέλο θερμοοδηγούμενου ψυκτικού κυλίνδρου αποτελείται από εξωτερικό περίβλημα,ένα εσωτερικό κέλυφος και μια σπειροειδή προφυλακτική στο εσωτερικό κέλυφοςΩς εκ τούτου, σε αντίθεση με τα παραπάνω, αυτό το θερμοδιαγωγικό ρόλο υιοθετεί διπλό στρώμα διπλής ροής.Το νερό ή το θερμικό λάδι κυκλοφορεί από το σωλήνα του αγωγού στον αγωγό μεταφοράς θερμότητας μέσω της εσωτερικής ροήςΗ διπλή απόδοσή του είναι υψηλή, η διαδικασία παραγωγής είναι περίπλοκη και το κόστος είναι υψηλό.

Παράμετροι προϊόντος

Κατασκευή διπλού κέλους
Εσωτερικός και εξωτερικός σωλήνας από S355 (Q345B)
Σύστημα ροής: κανάλια μεταξύ εσωτερικού και εξωτερικού σωλήνα, χωρισμένα με συγκολλημένες κυκλικές κυκλίδες
Κατασκευή δίσκου/άξονα: Συρρικνωμένοι και συγκολλημένοι άξονες και πλευρικοί δίσκοι από το Q345B
Επιφάνεια κυλίνδρων: χρωματοποιημένη, κεραμική

Στατική και δυναμική απαίτηση και ανοχή: Κύλινδρο ≤ 0,1 mm, εκτός στρογγυλοτητας ≤ 0,1 mm, δυναμική εξισορρόπηση G2.5
